Raspberry Shake: Um verdadeiro sismógrafo para Raspberry Pi

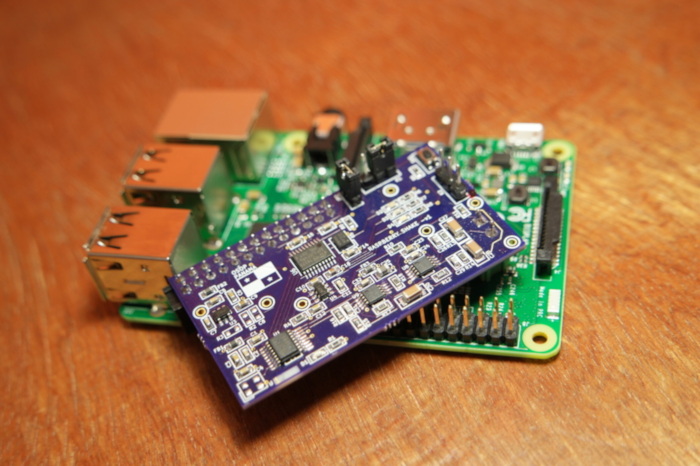

Raspberry Shake sismógrafo

O Raspberry Shake é uma expansão específica para criação de um sismógrafo, uma versão menor e mais simples do sismógrafo OSOP Sixaola.

Ela é capaz de por exemplo detectar terremotos de magnitude 2 em até 50 milhas (80,46 km) ou 4 em até 250 milhas (402,336 km).

Falando da parte técnica, a expansão utiliza um sensor sísmico do tipo geophone de 4.5Hz que é lido por um ADC de 18 bits à 50 amostras por segundo.

Alguns dos recursos declarados de sua página são os seguintes:

  • Exibição em tempo real localmente ou remotamente via internet.
  • Dados em formato SEED (Standard for Exchange of Earthquake Data). Esse é um formato meio que padrão nesse meio, podendo ser compartilhado com diversos observatórios sismológicos no mundo e lidos em praticamente todos os softwares de sismologia.
  • Compartilhamento em tempo real dos dados. Protocolo Seedlink. Envio de alarmes via e-mail ou Telegram.
  • Criação de resumos de ondas com helicorder ou espectrograma.
  • Sensor geophone de qualidade industrial.
  • Placa de qualidade industrial com 4 camadas e componentes SMD.

A sua comunicação com o Raspberry Pi é feita via conexão serial. A placa é declarada como compatível com o Raspberry Pi Modelo B, B+, 2B e 3B. Apesar do tamanho me parecer não encaixar nos modelos B antigos, talvez sua altura seja suficiente.

Raspberry Shake sismógrafo

Um sismógrafo é capaz de detectar também outros tipos de tremores menores, como de caminhões, etc. Seu uso não se limita somente à terremotos.

No vídeo abaixo é demonstrado como é por dentro de um sensor geophone.



Os dados poderão ser visualizados no software SWARM que é de código aberto.

Raspberry Shake sismógrafo

Raspberry Shake sismógrafo

Esse sismógrafo para Raspberry Pi foi construído por um grupo com uma larga experiência na construção desse tipo de equipamento. Além de já trabalharem com isso, eles tem acesso a diversos sismógrafos profissionais para comparar com sua nova criação. Esse tipo de expansão não poderia estar em melhores mãos para sair do papel. Na imagem abaixo, eles comparam o Raspberry Shake (gráfico mais acima) e um equipamento de US$50000 (R$162694,74) em um pequeno terremoto.

Raspberry Shake sismógrafo

Segue o vídeo da campanha no kickstarter:



O Raspberry Shake não é uma expansão de custo tão baixo, mas em comparação a equipamentos profissionais a diferença de valor é enorme, se tornando talvez uma ótima opção para escolas, universidades e demais instituições de ensino que lidam com esse tipo de matéria.

O valor do kit que contem a placa, sensor e um e-book de sismologia é de US$79 (R$257,14). Caso queira somente a placa sem o sensor o custo vai para US$49 (R$159,49). Uma boa parte do custo da placa é justamente o sensor, mesmo que queira comprar a parte em outro local.

A campanha que tem uma meta de US$7000 (R$22785,27) já atingiu US$17463 (R$56842,74) faltando ainda 30 dias para o término.

Fontes: https://www.kickstarter.com/projects/1074107595/raspberry-shake-your-personal-seismograph/description
http://www.raspberryshake.org/
